Como selecionar a tensão de teste para um conjunto de testes DC Hipot?

A seleção da tensão de teste correta para um conjunto de testes de Hipot DC é crucial. Como fornecedor de conjuntos de testes DC Hipot, vi em primeira mão como essa decisão pode tomar ou interromper um processo de teste. Neste blog, compartilharei algumas idéias sobre como escolher a tensão de teste apropriada para o seu conjunto de testes DC Hipot.

Compreendendo o básico dos testes de Hipot DC

Antes de mergulharmos em como selecionar a tensão de teste, vamos rapidamente repassar o que é o teste DC Hipot. Os testes de Hipot CC, abrevidos para testes diretos de alta e alta potencial, são usados para verificar a integridade do isolamento do equipamento elétrico. Ao aplicar uma alta tensão CC ao equipamento em teste, podemos detectar quaisquer possíveis fraquezas ou defeitos de isolamento. Se houver uma falha no isolamento, uma corrente fluirá através dela e o conjunto de testes pode detectar isso e alertar -nos.

Fatores a serem considerados ao selecionar a tensão de teste

Classificação do equipamento

O primeiro e mais importante fator é a tensão nominal do equipamento. A tensão nominal do equipamento é a tensão na qual ele foi projetado para operar com segurança. Como regra geral, a tensão de teste deve ser maior que a tensão nominal. Mas também não podemos ir muito alto. Para a maioria dos equipamentos de tensão baixa (com classificação de até 1000V), a tensão de teste geralmente é de cerca de 1000V mais o dobro da tensão nominal. Por exemplo, se você tiver um equipamento com uma tensão nominal de 230V, a tensão de teste seria (1000 + 2 \ Times230 = 1460V).

Equipamento mais alto - de tensão requer uma abordagem mais cuidadosa. Em alguns padrões, para equipamentos de média de tensão (digamos, classificados entre 1KV e 35KV), a tensão de teste pode ser especificada com base nos padrões da indústria. Por exemplo, uma prática comum pode ser testar de 1,5 a 2 vezes a tensão nominal por um certo duração.

Material de isolamento

Diferentes materiais de isolamento têm diferentes forças dielétricas. A força dielétrica é o campo elétrico máximo que um material isolante pode suportar sem quebrar. Por exemplo, materiais como a mica têm uma força dielétrica muito alta, enquanto alguns plásticos podem ter um menor. Se o seu equipamento usa isolamento de alta qualidade, alta e dielétrica -, você poderá usar uma tensão de teste mais alta.

Por outro lado, se o isolamento for feito de um material mais frágil ou menos robusto, você precisa ser mais conservador com a tensão de teste. Caso contrário, você pode acabar danificando o isolamento durante o teste, o que derrota o objetivo do teste em primeiro lugar.

Padrões e regulamentos da indústria

Existem vários padrões e regulamentos do setor que governam os testes de Hipot DC. Por exemplo, a Comissão Eletrotécnica Internacional (IEC) possui um conjunto de padrões relacionados aos testes de segurança elétrica. Esses padrões geralmente especificam a tensão de teste, a duração do teste e outros parâmetros para diferentes tipos de equipamentos.

A conformidade com esses padrões não é apenas importante por razões de segurança, mas também para fins legais e de acesso ao mercado. Portanto, antes de selecionar uma tensão de teste, verifique se você está ciente e cumpra os padrões relevantes em seu setor.

Idade e condição do equipamento

O equipamento mais antigo pode ter degradado isolamento devido a fatores como calor, umidade e estresse mecânico ao longo do tempo. Nesses casos, pode ser necessário usar uma tensão de teste mais baixa para evitar causar mais danos ao isolamento já enfraquecido.

Pelo contrário, a marca - novos equipamentos com isolamento fresco geralmente pode lidar com uma tensão de teste mais alta, conforme especificado pelos padrões. Portanto, é importante avaliar a idade e a condição do equipamento antes de decidir sobre a tensão do teste.

Nossos conjuntos de testes e recursos de tensão DC Hipot

Em nossa empresa, oferecemos uma variedade de conjuntos de testes DC Hipot para atender às diferentes necessidades de teste.

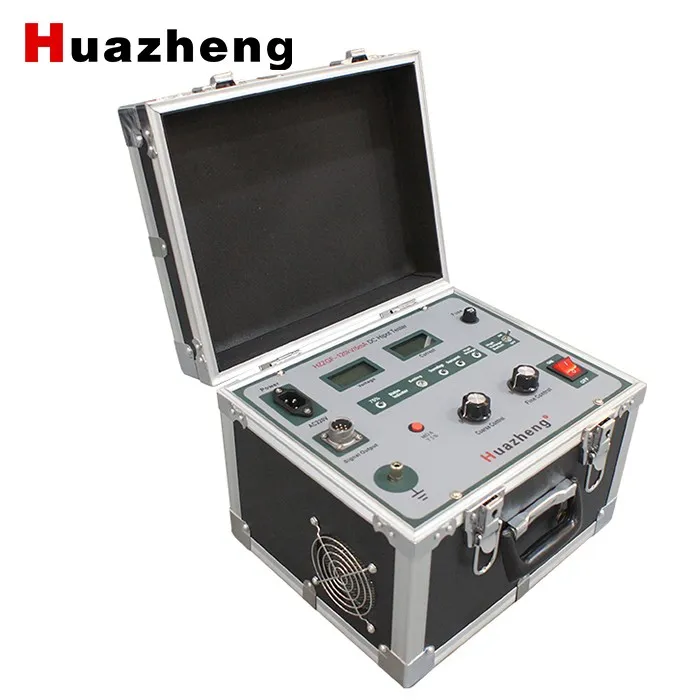

OConjunto de testes HIZGF 120KV 2MA DC Hipoté uma ótima opção para testes médios a altos e de alta tensão. Ele pode gerar uma alta tensão CC de até 120kV com uma capacidade atual de 2mA. Isso o torna adequado para testar equipamentos como transformadores, cabos e outros componentes de alta tensão.

Se você precisa de maior precisão e mais poder, oAlta precisão de 400kv 5mA DC Hipot Test Seté o caminho a percorrer. Com sua saída de tensão de 400kV e capacidade de corrente 5MA, ele pode lidar com os cenários de teste de alta tensão mais exigentes.

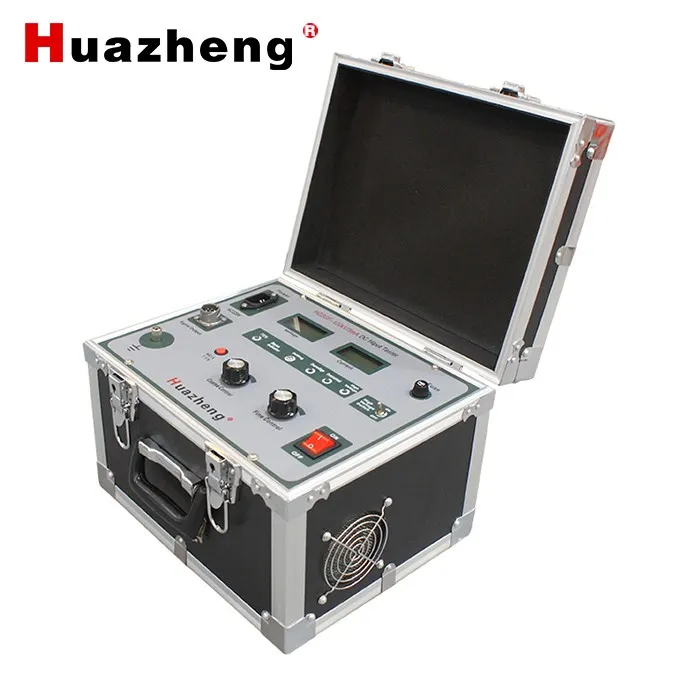

Para aqueles que estão lidando com equipamentos mais baixos - a médios - de tensão, o80kV 5Ma DC DIELECTRIC HIPOT Testerfornece um custo - solução eficaz e confiável. Pode testar com precisão o isolamento de vários dispositivos elétricos.

Procedimentos de teste para validar a seleção de tensão de teste

Depois de selecionar uma tensão de teste, é importante seguir os procedimentos de teste adequados. Primeiro, verifique se o equipamento está conectado corretamente ao conjunto de testes. O conjunto de testes deve ser aterrado corretamente para garantir a segurança. Em seguida, aumenta gradualmente a tensão para a tensão de teste selecionada. Não pule diretamente para toda a tensão, pois isso pode causar estresse desnecessário no isolamento.

Deixe o equipamento em teste descansar na tensão de teste para a duração especificada (geralmente alguns minutos). Durante esse período, monitore a corrente. Se a corrente estiver dentro de um intervalo aceitável (conforme determinado pelas especificações e padrões do setor do equipamento), o isolamento provavelmente estará em boas condições. Se os picos atuais ou exceder o limite, indica um problema com o isolamento.

Entre em contato conosco para suas necessidades de teste de Hipot DC

Selecionar a tensão de teste correta para o seu conjunto de testes DC Hipot é uma tarefa complexa, mas importante. Se você ainda não tiver certeza sobre qual tensão de teste usar ou qual dos nossos conjuntos de testes de Hipot da DC é o melhor ajuste para o seu aplicativo, não hesite em alcançar conosco. Nossa equipe de especialistas está aqui para ajudá -lo a tomar as decisões certas e garantir que seu equipamento elétrico seja testado com precisão e segurança. Seja você uma loja de reparo elétrico em escala pequena ou uma grande instalação industrial, temos as soluções para você. Vamos iniciar uma conversa e ver como podemos ajudá -lo com seus requisitos de teste Hipot DC.

Referências

• Padrões da Comissão Eletrotécnica Internacional (IEC) sobre testes de segurança elétrica.
• Manual de isolamento elétrico, várias edições.
